Anamorphoses obliques inverses

Pour générer une anamorphose oblique inverse, il suffit de positionner sur la vignette de l’image d’origine les quatre coins du parallélogramme. Le calcul de l’anamorphose inverse réalise l’extraction de l’intérieur de ce parallélogramme pour le recadrer dans le cadre de l’image comme indiqué sur la figure ci-dessous :

Pour générer ce type d’anamorphose, hormis les quatre coins du parallélogramme décrits ci-dessus, un seul paramètre est utilisé :

Ratio hauteur : Ratio de correction du rapport hauteur sur largeur de l’image. Cette valeur doit être comprise entre 0.1 et 10. Une valeur supérieure à 1 étire la hauteur, alors qu’une valeur inférieure à 1 étire la largeur de l’anamorphose inverse. Une valeur égale à 1 remplie complètement le cadre de l’image générée.

Les figures ci-dessous présentent un exemple d’anamorphose inverse :

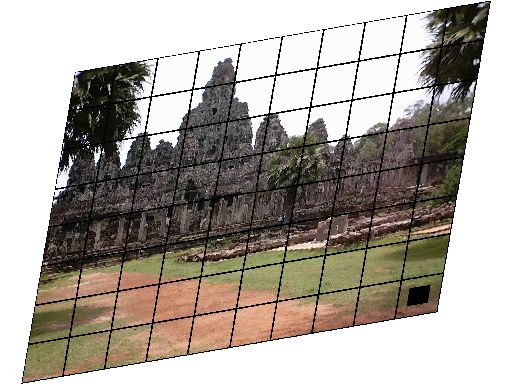

Anamorphose originale

Anamorphose inverse

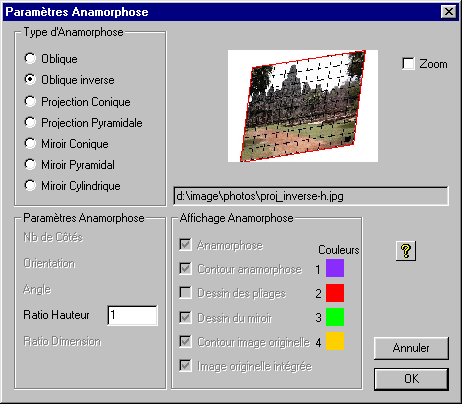

Et voici la boîte de dialogue avec les réglages correspondants à l’anamorphose inverse ci-dessus :

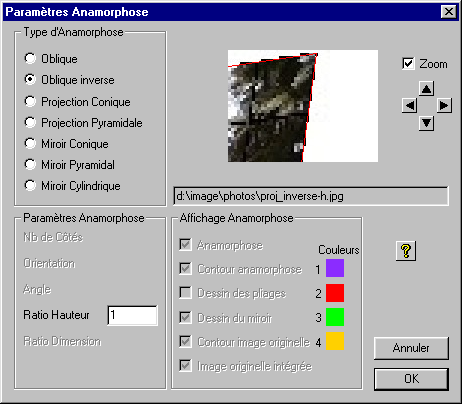

La case à cocher Zoom permet d'afficher un zoom de l'image réduite. Quand cette case est cochée, l'image réduite affiche à l'échelle 1 la portion de l'image originale, centrée sur le point du parallélogramme sélectionné. De plus des boutons Gauche , Bas , Haut et Droite apparaissent, permettant de se déplacer dans l'image. Vous pouvez ainsi réaliser un réglage précis de la position des sommets du parallélogramme.
