Projection conique
Pour générer ce type d’anamorphose, deux paramètres sont utilisés :
- Ratio hauteur : Rapport entre la hauteur du cône et son rayon,
- Ratio dimension : Rapport entre le rayon du cône et la taille de l’image d’origine. Pour un ratio de 1, l’image est inscrite dans la base du cône.

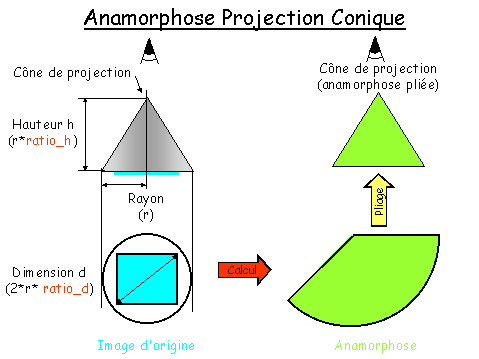

La figure ci-dessous représente ces deux paramètres, et la transformation réalisée :
La découpe et le pliage de l’anamorphose générée permettent de réaliser le cône de projection. Il est possible de positionner l’image à l’extérieur ou à l’intérieur du cône suivant le sens du pliage.
En regardant ce cône en direction de son axe, l’image originale réapparaît sans déformation. Tout autre angle de vue en donnera une vision déformée.
Voici deux exemples d’anamorphoses de ce type :
L’image d’origine est quadrillée, ce qui permet d’apprécier les déformations sur l’anamorphose.
- Le premier exemple utilise un ratio hauteur de 1, et un ratio et dimension de 1 : l’image est alors entièrement inscrite dans le cône.
- Le second exemple utilise un ratio hauteur de 2 d’où un cône plus pointu, et un ratio dimension ajusté (valeur 1.66 calculée automatiquement par le logiciel en pressant le bouton Ajuster Dimension ) : l’image est alors rognée car la base du cône est ajustée pour tangenter le bord de l’image.
- Un ratio hauteur plus petit que 1 aurait donné un cône plus aplati, et un ratio dimension inférieur à 1 aurait réduit la dimension de l’image qui n’aurait pas alors utilisé toute la surface disponible du cône.
