Suivant le ratio de hauteur sélectionné, l’anamorphose sera soit une image plane à placer en dessous ou au-dessus du miroir, soit une image cylindrique. Ces différents cas de figure sont décrits sur la figure ci-dessous :

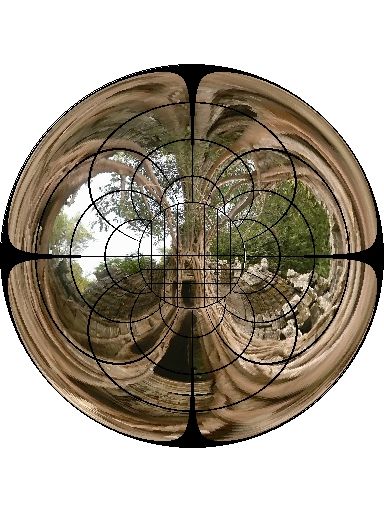

• Dans le cas d’une image plane au-dessous du miroir, il suffit de placer le miroir conique sur l’anamorphose au bon endroit. Voici deux exemples d’anamorphoses de ce type :

Dans les deux cas, l’image d’origine est identique et a été intégrée à l’anamorphose. Cette image comporte un quadrillage qui permet de visualiser les distorsions subies sur l’anamorphose. Alors que pour le premier tracé, le ratio dimension est fixé à 1 (image exactement inscrite dans la base du miroir, le deuxième cas utilise un ratio dimension adapté (calculé automatiquement par le logiciel en pressant le bouton  Ajuster Dimension ), ce qui fait que l’image à sa dimension la plus faible vient tangenter le contour de la base du miroir. L’espace est alors entièrement rempli, ce qui produit une image d’intérêt même sans être regardée avec le miroir adapté.

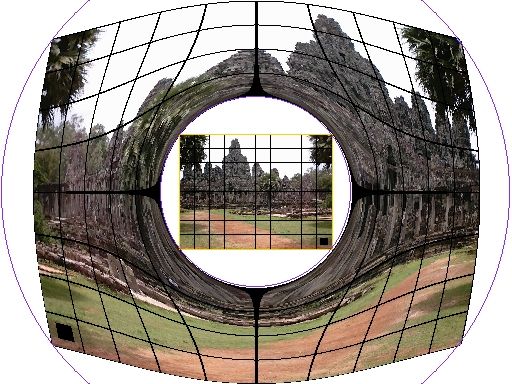

• Avec une image plane au-dessus du miroir, il est tout d’abord nécessaire de découper le cercle au centre de l’anamorphose. Il suffit ensuite de placer le miroir conique sous l’image retournée, en son centre et à la bonne hauteur. Voici deux exemples d’anamorphoses de ce type :

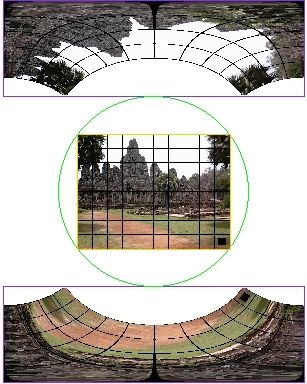

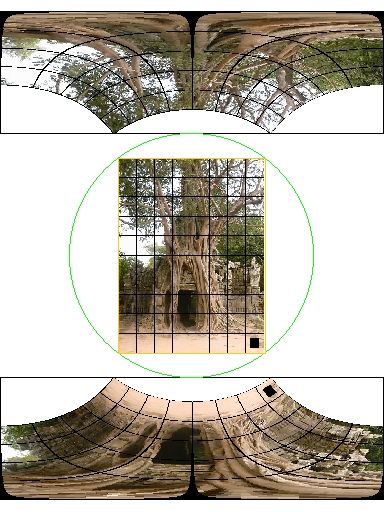

• Enfin avec une image cylindrique, il faut procéder à la découpe et au pliage de l’image pour obtenir une image cylindrique. Il faut ensuite placer le miroir conique au centre de l’image cylindrique. Voici deux exemples d’anamorphoses de ce type :

Dans tous les cas, en regardant le miroir conique dans l’angle de son axe, l’image originale réapparaît sans déformation. Tout autre angle de vue en donnera une vision déformée.

Pour réaliser le miroir adapté avec du papier miroir, il faut découper un quartier de cercle dont les dimensions peuvent être calculées par le logiciel en pressant le bouton Calcul Miroir, qui fera apparaître la boîte de dialogue suivante :

Une fois l’anamorphose imprimée, il suffit de mesurer le diamètre du miroir conique à réaliser, et de renseigner la case correspondante (soit remplacer la valeur 100 par défaut qui apparaît sélectionnée dans la boîte de dialogue ci-dessus). Le logiciel calcule alors automatiquement le rayon, l’angle (en degré) et la corde du cône développé. Rayon et corde sont dans les mêmes unités que le diamètre. Prenez garde à la position de la corde lors de la découpe : suivant que l’angle est inférieur ou supérieur à 180°, il vous faut découper un disque plus petit ou plus grand qu’un demi-disque. Il vous suffit ensuite de tracer sur le papier miroir la découpe à réaliser à l’aide d’un compas et d’une règle, puis de procéder au découpage et à l’assemblage du miroir conique qui prendra place parfaitement sur l’anamorphose imprimée.

De plus, le logiciel vous précise la hauteur du miroir réalisé et, quand le miroir est à placer sous l’anamorphose, la hauteur à laquelle doit être positionnée l’image au-dessus du miroir.

Attention Pour que les dimensions du miroir calculé soient correctes, il est indispensable que les paramètres de l’anamorphose soient réglés tel qu’ils étaient lors de sa génération. Il est donc conseillé de sauvegarder ces paramètres pour être en mesure de les restituer par la suite.
